Перфорированные крепежные элементы решают задачу усиления узловых соединений без применения сварки. Металлические уголки, пластины и монтажные ленты с готовыми отверстиями монтируются обычными саморезами или болтами. Технология доступна непрофессионалам и не требует специализированного оборудования.
Типы перфорированных крепежных элементов

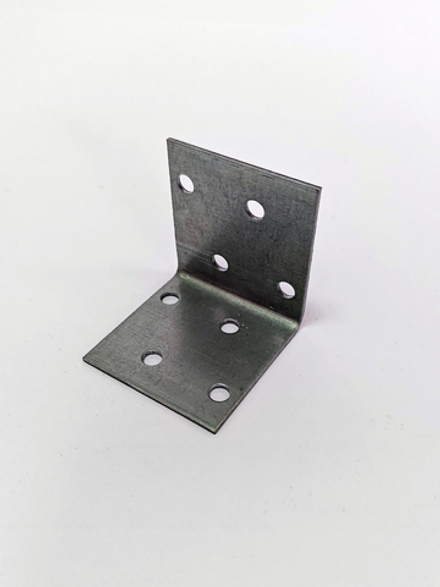

Уголки перфорированные выпускаются в размерах от 40×40 до 100×100 миллиметров с толщиной металла от 1,5 до 3 миллиметров. Равнополочные уголки применяются для соединения элементов под прямым углом, неравнополочные подходят для нестандартных узлов. Усиленные модели с ребрами жесткости выдерживают нагрузки до 500 килограммов на растяжение. Пластины соединительные имеют прямую или Т-образную форму для различных типов соединений. Длина варьируется от 100 до 400 миллиметров при ширине 40 и 60 миллиметров. Перфорация диаметром 5 и 6 миллиметров соответствует стандартным размерам саморезов и болтов.
Монтажная лента представляет собой гибкую перфорированную полосу шириной от 17 до 27 миллиметров. Материал режется обычными ножницами по металлу на нужную длину и изгибается по форме конструкции. Применяется для усиления протяженных соединений, крепления обрешетки и фиксации коммуникаций.
Z-образные профили соединяют элементы в разных плоскостях. Используются при монтаже каркасных конструкций, крепления балок к стенам и соединения перпендикулярных плоскостей. Толщина металла 2 миллиметра обеспечивает достаточную жесткость при изгибающих нагрузках.
Технология монтажа на деревянные конструкции
Подготовка древесины включает выравнивание поверхностей и разметку мест установки крепежа. Неровности более 2 миллиметров компенсируются подкладками или выборкой материала рубанком. Разметка выполняется с учетом расположения отверстий в перфорированном элементе.
Крепеж подбирается в зависимости от нагрузки и толщины соединяемых деталей. Саморезы по дереву со шлицем под крестовую отвертку подходят для ненагруженных соединений. Шурупы с шестигранной головкой под ключ применяются при высоких нагрузках и обеспечивают надежную затяжку. Предварительное сверление отверстий диаметром на 1 миллиметр меньше диаметра самореза предотвращает раскалывание древесины. Глубина сверления должна превышать длину резьбовой части на 5 миллиметров для свободного входа крепежа. Твердые породы дерева требуют обязательного сверления.
Монтаж начинается с установки перфорированного элемента по разметке и фиксации одним саморезом. Проверяется правильность положения с помощью угольника или уровня. Остальные саморезы вкручиваются поочередно с противоположных сторон для равномерного распределения нагрузки.
Шайбы под головки саморезов увеличивают площадь опоры и предотвращают продавливание металла в древесину. Особенно важно применение шайб при работе с мягкими породами дерева и толстыми перфорированными элементами.
Основные правила монтажа на дерево:
- предварительное сверление отверстий в твердых породах древесины;
- использование саморезов длиной, обеспечивающей ввинчивание в основание минимум на 40 миллиметров;
- применение шайб под головки крепежа при толщине металла более 2 миллиметров;
- контроль перпендикулярности соединений угольником перед окончательной затяжкой;
- равномерное распределение саморезов по всем доступным отверстиям;
- затяжка до плотного прилегания без деформации перфорированного элемента.
Соблюдение технологии обеспечивает максимальную прочность соединения.
Особенности крепления к металлическим конструкциям
Металлический каркас требует предварительного сверления отверстий сверлом по металлу. Диаметр отверстия соответствует диаметру болта или самореза для плотной посадки без люфтов. Сверление выполняется на малых оборотах с применением охлаждающей жидкости для предотвращения перегрева сверла.
Болтовые соединения обеспечивают максимальную прочность и допускают разборку конструкции. Болты класса прочности 8.8 выдерживают значительные нагрузки на срез и растяжение. Под головку болта и гайку устанавливаются шайбы увеличенного диаметра, распределяющие давление.
Саморезы по металлу со сверлом на конце формируют резьбу в процессе вкручивания. Подходят для соединения тонкостенных профилей толщиной до 4 миллиметров. Резьба должна войти в металл минимум на 10 миллиметров для надежной фиксации. Заклепки применяются при невозможности доступа к обратной стороне соединения. Вытяжные заклепки диаметром 4 и 5 миллиметров устанавливаются специальным инструментом через совмещенные отверстия. Прочность заклепочного соединения уступает болтовому.
Контргайки или пружинные шайбы предотвращают ослабление резьбовых соединений от вибраций. Самоконтрящиеся гайки с нейлоновым кольцом сохраняют затяжку без дополнительной фиксации.
Практическое применение перфорированного крепежа
Каркасное строительство использует перфорированные уголки для соединения стоек, балок и обвязок. Усиление углов металлическими элементами повышает жесткость конструкции и устраняет люфты. Узловые соединения выдерживают расчетные нагрузки без деформаций. Ремонт стропильной системы выполняется установкой усиливающих пластин на поврежденные участки. Соединительные элементы распределяют нагрузку на большую площадь и компенсируют ослабление несущих балок. Монтаж производится без разборки кровельного покрытия.
Монтаж обрешетки и контробрешетки ускоряется применением перфорированной ленты. Гибкий материал огибает неровности основания и фиксируется саморезами через готовые отверстия. Расход крепежа сокращается по сравнению с традиционным способом.
Сборка мебели и стеллажей упрощается использованием уголков вместо сложных столярных соединений. Перфорированные элементы обеспечивают прочность и точность сборки без специальных навыков. Конструкции получаются разборными для транспортировки.
Типовые области применения перфорированного крепежа:
- усиление узловых соединений деревянных каркасов;
- ремонт стропильных систем и несущих балок;
- монтаж обрешетки кровли и фасадных систем;
- сборка каркасной мебели и стеллажных конструкций;
- крепление коммуникаций к стенам и потолкам;
- соединение металлических профилей без сварки.
Универсальность перфорированных элементов делает их незаменимыми в строительстве и ремонте.
Правильный выбор типа и размера крепежных элементов обеспечивает надежность соединений на весь срок эксплуатации конструкции. Соблюдение технологии монтажа гарантирует расчетную прочность узлов.
